- FUNZIONE PASSO PASSO - APERTURA PEDONALE - UOMO PRESENTE - SPIA DI SEGNALAZIONE DELLO STATO DELL'AUTOMAZIONE - OROLOGIO

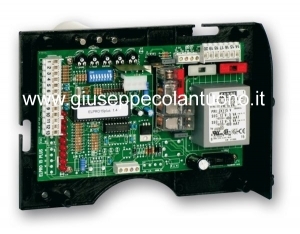

PROGRAMMATORE A MICROPROCESSORE MONOFASE PER SCORREVOLE GIRRI 130 LIBRETTO DI ISTRUZIONI
PLUS 15I PROGRAMMATORE A MICROPROCESSORE MONOFASE PER SCORREVOLE GIRRI 130 Descrizione generale: Il programmatore Elpro 15 Plus di nuova generazione. è utilizzato negli apricancelli scorrevoli Girri 130. Alimentato a 230V monofase. risponde alle normative di sicurezza di Bassa Tensione 2006/95/CE e Compatibilità Elettromagnetica 2004/108/CEE e 92/31/CEE. e pertanto si consiglia l'installazione da parte di personale tecnico qualificato secondo le normative di sicurezza vigenti. La Ditta costruttrice non si assume responsabilità circa l'uso improprio del programmatore; inoltre si riserva di apportare modifiche e aggiornamenti al presente libretto e al programmatore. L’inosservanza delle regole di installazione può provocare seri danni a cose e persone. IMPORTANTE: -Il programmatore è installato all'interno dell'automazione Girri 130 - Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10% - Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10% - Per distanze superiori ai 50 metri aumentare la sezione dei fili -Applicare un Interruttore Magneto-Termico differenziale del tipo 0.03A ad alta sensibilità all'alimentazione del programmatore -Alimentazione. Motore elettrico. Lampeggiante usare cavi con fili da 1.5 mm2 fino a 50m di distanza; per Finecorsa e accessori vari utilizzare cavi con fili da 1mm2 -Se non si usano le Fotocellule eseguire un ponte tra i morsetti 1 e 2 -Se non si usa nessuna Pulsantiera eseguire un ponte tra i morsetti 3 e 6 N.B: Per applicazioni quali accensione luci. telecamere. ecc. utilizzare Relè Statici per non creare disturbi al microprocessore. DIP-SWITCH 1 4 5 6 7 8 2 ON OFF 3 Dip-Switch: 1= ON Fotocellula ferma in apertura 2= ON Radio non inverte in apertura 3= ON Chiude in Automatico 4= ON Prelampeggio Attivo 5= ON Radio passo-passo con blocco intermedio 6= ON Servizio a uomo presente (Dip 4=OFF e Dip 3=OFF) 7= ON Lampeggiatore spento durante la pausa in Automatico 8= OFF. libero Nel caso di mancato funzionamento: -Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10% -Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10% -Controllare i fusibili -Controllare che le Fotocellule siano in contatto chiuso -Controllare che non ci sia una caduta di tensione tra programmatore e motore elettrico Led di Diagnostica: L1= Alimentazione 230V 50Hz è acceso L2= Fotocellule. si spegne ad ostacolo presente L3= Apre. si illumina ad impulso del comando di apertura L4= Chiude. si illumina ad impulso del comando di chiusura L5= Blocco. si spegne ad impulso del comando di stop L6= Radio. si illumina ad ogni impulso dal trasmettitore L7= Stato dell’automazione. lampeggia durante il movimento L8= Finecorsa chiude. spento a cancello chiuso L9= Finecorsa apre. spento a cancello aperto SPIA DI SEGNALAZIONE 24V max 3W PULIN 3 26 27 28 3 DIP-SWITCH ON OFF 1 4 5 6 7 8 23 F1=5Aalimentazione230V SUPPORTO PER SCHEDA RADIO AD INNESTO TEMPO DI LAVORO da 2 a 255s TEMPO DI PAUSA da 2 a 255s TEMPO PEDONALE da 3 a 30s -+ T3T1 ELPRO 15 PLUS USCITA 24V per carico max: n°2 coppie di fotocellule n°1 Radio ricevente 1 74 10 11 12 132 853 96BLOCCO COMUNE APRE CHIUDE FOTOCELLULE RADIO FINECORSA CHIUSURA FINECORSA APERTURA COMUNE FINECORSA L1 L2 L3 L4 L5 L6 L7 L8 L9 -+ -+-+ T2 21222324 1416 M 1517181920 F2=5A alimentazione 230V F4=630mA protezione 24V TRASFORMATORE F3=315mA protezioneTrasformatore T4 COPPIA MOTORE da 40% a 100% COMUNE-+ TEMPO DI CORTESIA da 2 a 255s T5 ELPRO 15 plus MICROPROCESSORE 230 V 24136Dis. N. CONDENSATORE EXT20µFLAMPADA DI CORTESIA230V max 100WLAMPEGGIATORE230V 25W maxALIMENTAZIONE230V 50HzMONOFASEMOTOREMONOFASE230V±10% 50Hz ®
PLUS15I PROGRAMMATORE A MICROPROCESSORE MONOFASE PER SCORREVOLE GIRRI 130 1 122 13 1 DIP-SWITCH 1:COMUNERADIOTOTACONTCHIUDE34 5 6 Selettore a chiave: BLOCCOAPREFotocellule e Costa di sicurezza: ON: Fotocellula ferma in apertura e inverte in chiusura a ostacolo rimosso OFF: Fotocellula non ferma in apertura e inverte in chiusura in presenza di ostacolo CONTATTO FOTOCELLULE E COSTE DI SICUREZZA USCITA 24V (500 mA)(CARICO MAX: N°2 COPPIE FOTOCELLULE N°1 RADIO RICEVENTE) Contatto Radio: COMUNE73 - Apre/Chiude (normale) - Inversione di marcia ad ogni impulso - Passo Passo 2 5 ON: Passo passo con blocco intermedio OFF: Funzionamento normale ON: Non inverte in apertura OFF: Inverte la marcia ad ogni impulso DIP-SWITCH 2 e 5 (NON devono mai essere contemporaneamente ON): Finecorsa: 10COMUNE89 FINECORSACHIUSURAFINECORSAAPERTURA Spia Accesa = Cancello Aperto Spia Spenta = Cancello Chiuso Lampeggia a 0.5s (veloce)= movimento di chiusura Lampeggia a 1s (normale)= movimento di apertura Lampeggia a 2s (lento)= automazione in blocco Spia 24V 3W di Segnalazione: 3 11 26 27 28 3COMUNEPulsantiera Pulin3 Led di segnalazione dei comandi Apre -Blocco - Chiude COLLEGAMENTI ELETTRICI IN BASSA TENSIONE COMUNEAlimentazione: 1920 ALIMENTAZIONE 230V ±10% 50Hz MONOFASE Lampada di Cortesia 230V max 100W: 22 21 Trimmer T3 da 2s a 255s -+ Lampeggiante 230V max 25W: 4 7 ON: Prelampeggio OFF: Senza prelampeggio ON: Lampeggiatore Disattivato durante la pausa in automatico OFF: Lampeggia durante la pausa in automatico 1718 DIP-SWITCH 4 e 7: Motore Monofase e Condensatore: -+ T1 TEMPO DI LAVORO APRE / CHIUDE DA 2 A 255s T2 -+ TEMPO DI PAUSA DA 2 A 255s MOTORE 230V ±10% 2324 CONDENSATORE ESTERNO 20µF (già installato) M 16 1415 T5 -+ COPPIA MOTORE DA 40% A 100% COLLEGAMENTI ELETTRICI DI POTENZA FADINIl'apricancello 4136Dis. N. 3®
PLUS15I PROGRAMMATORE A MICROPROCESSORE MONOFASE PER SCORREVOLE GIRRI 130 Uomo Presente: Si ottiene il comando di apertura e chiusura "ad azione mantenuta" (senza autotenuta nei Relè). quindi l'attiva presenza dell'operatore durante tutto il movimento dell'automazione fino al rilascio del pulsante o della chiave del selettore 6 OFF: Funzionamento Normale ON: Uomo Presente con Dip-switch 4=OFF e Dip-switch 3=OFF DIP-SWITCH N°6=ON Apertura Pedonale: Trimmer T4 -+ da 3 a 30 s Attivabile con un impulso di comando (anche radio). di durata superiore ai 2 s COMUNEAPRE43 Funzionamento: programmare l'orario di apertura sull'orologio. all'ora impostata il cancello effettuerà l'apertura rimanendo aperto. e non accetterà più nessun comando (anche radio) sino allo scadere del tempo impostato sull'orologio. allo scadere del quale dopo il tempo di pausa seguirà la chiusura automatica. Il Trimmer T4 lasciato a zero. Dip-Switch N°3=ON. DIP-SWITCH N°3=ON Chiusura Automatica Installazione Orologio: 3 ON= Chiude in Automatico OFF= Non chiude in Automatico Funzione Semiautomatico 43COMUNECOMUNEAPRENA -+ Trimmer Pedonale T4 va lasciato a zero Orologio Esterno FUNZIONI Automatico/Semiautomatico: Ciclo Automatico: ad un impulso di comando di apertura. il cancello Apre. si ferma in Pausa del tempo impostato dal trimmer T2. terminato il quale Chiude automaticamente 3 ON: Chiude in Automatico OFF: Non chiude in Automatico DIP-SWITCH N°3 Ciclo Semiautomatico: ad un impulso di comando di apertura il cancello si Apre e poi ferma in apertura. Per Chiudere bisogna dare l'impulso di chiusura. 44136Dis. N. La ditta costruttrice si riserva di apportare modifiche al presente libretto senza preavviso Via Mantova. 177/A - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a. - Fax +39 0442 331054 e-mail: info@fadini.net - www.fadini.net Prima dell'installazione da parte di personale tecnico qualificato. si consiglia di prendere visione delLibretto Normative di Sicurezza che la Meccanica Fadini mette a disposizione. Please note that installation must be carried out by qualified technicians following Meccanica Fadini's Safety Norms Manual.L'installation doit être effectuée par un technicien qualifié suivant le manuel des Normes de Sécurité de Meccanica Fadini.
