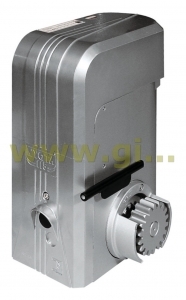

NYOTA 115 modello 115 Meccanica Fadini

Apricancello scorrevole Elettromeccanico con centralina elettronica ELPRO 12 PLUS

L’automatismo elettromeccanico NYOTA 115, è stato progettato in modo da
potersi adattare a qualsiasi struttura di cancello scorrevole.

La massima sicurezza del movimento

Il suo design, compatto ed elegante, consente di racchiudere tutti gli elementi
antinfortunistici richiesti dalle normative EN 12453, EN 12445 e cioè: frenatura
stabile di arresto in posizione di fermo-sblocco di emergenza manuale
autocontrollato - interruttore sotto il cofano che esclude la logica di funzionamento

- interruttore di linea incorporato nella scatola comando - fine corsa incorporati
con contatto meccanico normalmente chiuso. Inoltre, su richiesta, viene fornita la
serratura personalizzata per accedere allo sblocco di emergenza.
Potente, robusto e resistente, in una parola sola affi dabile

Grazie alla sua struttura realizzata in un solo blocco di alluminio pressofuso con
parti in acciaio e bronzo speciali, con cuscinetti che lavorano in bagno d’olio, può
sopportare sbalzi di temperatura da -20°C a +80°C. Il motore elettrico è realizzato
con tecnologie avanzate e materiali particolari, ottenendo un dispositivo di frenata
incorporato nel motore stesso, il cui albero rotore è accoppiato ad un elemento
frizione a dischi lamellari, registrabili dall’esterno. Quest’ultimo elemento consente
di ottenere il limitatore di coppia prescritto dalle normative EN 12453, EN 12445.
Il gruppo frizione e il dispositivo di frenata sono brevettati e costruiti dalla
Meccanica Fadini che ha ottenuto così un automatismo altamente qualitativo e
affidabile nel tempo. Lo sblocco manuale brevettato completo di dispositivo di
sicurezza è adiacente all’albero di trasmissione e, in mancanza di energia elettrica,
mette in folle la ruota dentata. Tutte le operazioni possono essere telecomandate
a distanza, con una radio a codice personalizzato e con un programmatore
elettronico inserito nell’apposito contenitore sotto il cofano. Il Nyota 115 è
prodotto in due versioni di potenza: 0,5 CV e 1,0 CV monofase. È dotato di vari
accessori tra i quali il basamento di ancoraggio applicabile al pavimento, 2 asole
di arresto per fine corsa, una chiave tubolare per registrare la frizione, lo sblocco
manuale per aprire il cofano. Il Nyota 115 è frutto dell’esperienza acquisita dalla
Meccanica Fadini nella progettazione e costruzione di automatismi sempre più
avanzati. Un’industria il cui prestigio è sinonimo di perfezione costruttiva che si
pone all’avanguardia nel settore delle automazioni per cancelli.

Caratteristiche Tecniche

Motore monofase
Potenza resa  0,73 KW (1 CV)
Tensione alimentazione / Frequenza 230 V - 50 Hz
Potenza assorbita W 1.130
Corrente assorbita  5,7 A
Velocità di rotazione motore 1.380 giri/min.
Condensatore 40 µF
Servizio intermittente S5

Riduttore

Coppia nominale massima  80 Nm
Rapporto 1/32
Velocità di scorrimento 9,6 m/min.
Temperatura di esercizio -20°C +80°C
Olio idraulico tipo Agip Rotra THT - W 80 - Kg 0,60
Peso massimo del cancello 800 Kg
Peso Nyota 20 Kg
Grado di protezione completo IP 557
Ciclo di servizio 25 sec. Apertura - 30 sec. Pausa - 25 sec. Chiusura
Tempo di un ciclo completo 80 sec.
Cicli completi Apertura - Pausa - Chiusura N. 45/ora
Cicli annui con 8 ore di servizio al giorno N. 131.000

Direttiva 2003/108/CE

Si raccomanda di fare un’installazione secondo le normative vigenti,
